條碼掃描槍與PLC連接通訊

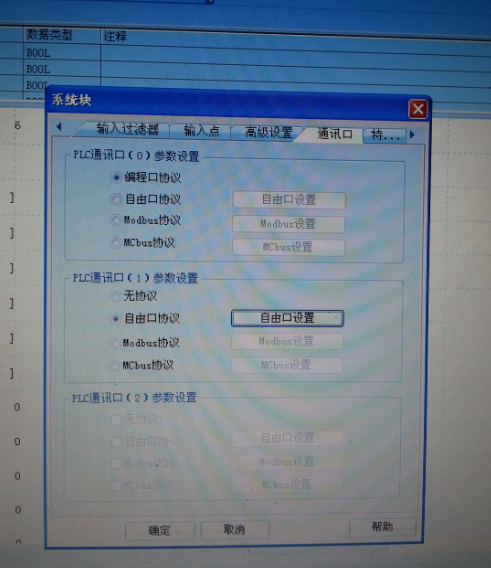

艾韋迅自主研發的串口掃描槍485接口掃描槍可支持與西門子PLC、三菱PLC、臺電PLC等各類品牌的PLC工控設備通訊,在實際應用中獲得了較好的使用效果,下圖為使用現場拍攝圖:


PLC與掃描槍通訊PLC與條碼槍通訊


PLC與條碼掃描槍通訊問題集錦


1、西門子1200PLC怎么用自由口跟條碼掃描槍通信?最好能提供程序例子。

答:首先要確定掃描槍的接口是不是485串口,第二要知道該掃描槍的通訊格式然后才能通過自由口進行編程。西門子下載資料中有條碼的例子。


2、我用一個條碼掃描槍與一臺三菱2NPLC用RS指令通訊,監控程序可以看到讀出來有數據,但是跟實際的條碼值相差甚遠。條碼值一般有26個字母的大小寫和10個阿拉伯數字的組合,這個組合有長有短,三菱的一個數據寄存器比如D120可以存儲和顯示長達十幾位的條碼值嗎?還是只存儲一個值,其他值依次存到D121,D122下面去呢?我監控程序卻搞不懂其中的奧妙。還有,PLC讀出來的數據怎么樣轉換為有26個字母大小寫和10個阿拉伯數字的組合就是實際上的條碼值呢?然后在人機界面里顯示出來。

答:在用RS指令的時候是發送的一個數據幀,可以是讀或者寫數據,你要讀掃描儀的條碼肯定要知道他的掃描槍通訊協議,是專用的還是MODBUS 協議,然后要知道條碼的數據存儲區域地址以及數據類型和大小,然后才好用RS指令去讀取這個站址的條碼存儲區域地址的數據,如果是兩個字則反饋的數據只要把這兩個字的類容顯示出來就好了,其他反饋的字不用去處理,仔細看看條碼槍的通訊協議的數據讀寫格式,和RS指令用法就行。

每個寄存器儲存1-2個字符,讀出來的數值要自己轉換為ASCII碼才能與條碼對應上;比如監控為H36,它對應ASCII碼的,網上查詢ACSII碼對照表,看看與實際條碼的對應關系。


3、PLC獲取到的條碼掃描槍數據不正確,怎么處理?
答:從監控結果來看,接收到的數據未能連續獲得,所以:1.確認通訊設置與實際相符,尤其是波特率;2.找掃碼器說明書,設置其通訊格式。解決以上問題,將條碼全部讀入PLC中再討論程序問題。



4、我有一臺CPU224和USB接口的掃描槍各一個,需要實現的功能是掃描槍掃出來的條碼PLC能讀到。現在有問題:1是否要有一根USB轉485的連接線來插到PLC得端口1或0上,為什么,USB轉232是否可以。

答:因為S7-200的本機端口物理電平是RS485標準的,USB接口的掃描槍估計是沒法用,因為掃描槍應該是USB從設備,不能像電腦那樣使用USB轉RS485接口,當然USB轉RS232更不行了,你可以咨詢掃描槍廠家,應該不能轉換,你應該換成RS485接口的掃描槍,或者是RS232接口的,再通過RS232轉成RS485.
